Силовой шкаф Импульс Модуль СТ600-100M в Иваново

Характеристики:

Мощность:: 600 кВА / 600 кВт
Количество слотов:: 6 шт

Все характеристики

В наличии

Цена по запросу

Характеристики

Основные характеристики

Тип ИБП: двойного преобразования (on-line)
Архитектура: 0
Количество модулей: 0 шт
Количество слотов: 6 шт
Количество свободных слотов: 0 шт
Количество резервных модулей (N+x): настраивается
Артикул: MGF6042

Параметры выхода

Полная выходная мощность: 0 кВА
Активная выходная мощность: 0 кВт
Номинальная мощность шкафа: 600 кВА
Номинальная мощность шкафа: 600 кВт
Мощность модуля: 100 кВА
Мощность модуля: 100 кВт
Выходной коэффициент мощности: 1
Число фаз (выход): 3
Форма выходного сигнала: чистая синусоида
Крест-фактор: 3:1
Выходное номинальное напряжение: 380|400|415 В
Минимальная выходная частота: 0 Гц
Максимальная выходная частота: 0 Гц

Параметры входа

Число фаз (вход): 3
Номинальное входное напряжение: 380|400|415 В
Минимально допустимое входное напряжение: 228 В
Максимально допустимое входное напряжение: 304 В
Входное напряжение (детально): 228 – 304
Минимальная входная частота: 40 Гц
Максимальная входная частота: 70 Гц
Фильтрация помех: есть
Входной коэффициент мощности: 0.99

Параметры АКБ

Средняя точка: нет
Напряжение АКБ: 360, 600 В
Наличие встроенных аккумуляторов: нет
Возможность замены батарей: 0
Горячая замена батарей: есть
Подключение внешних АКБ: 0
Возможность подключения внешних кабинетов: есть
Кол-во АКБ в одной линейке: 30|50 шт
Кол-во линеек внутри ИБП: 0 шт

Системные характеристики

Наличие байпас: есть
Автоматический By-pass: есть
Ручной By-pass: нет
Перегрузочная способность байпаса: < 110%: время работы не ограничено; 111% ... 125%: откл. ч-з 5 мин 126% ... 150%: откл. через 1 мин; > 150%: откл. через 1 сек
Количество рубильников/автоматов: 3
Холодный старт: нет
Гальваническая развязка: нет
Количество выходных разъемов питания: 0 шт
Совместная работа с генератором: есть
Защита от перегрузки по входу: есть
Защита от перегрузки по выходу: есть
Защита от короткого замыкания: есть
Защита от перегрузок - на байпасе: <110%: время работы не ограничено; 111% ... 125%: откл. ч-з 5 мин 126% ... 150%: откл. через 1 мин; > 150%: откл. через 1 сек
Защита от высоковольтных импульсов: опционально
Клеммы: есть

Опции/Интерфейсы

ЖК-дисплей: есть
Smart Slot: есть
Поддержка SNMP: есть
Интерфейс USB: есть
Ethernet: есть
RS232: есть
EPO: есть
Защита локальной сети: 0
Защита телефонной линии: нет

Характеристики внешней среды

Допустимая влажность: 95 %
Влажность (детально): 0 – 95 % при 0...+40°С (без конденсации)
Рабочая температура до: 0 – +40 °C
Расширенная рабочая температура: 0 – +40 °C

Корпус

Кабельный ввод: сверху
Выдув воздуха: назад

Массо-габаритные характеристики

Ширина: 800 мм
Глубина: 1 000 мм
Высота: 2 000 мм
Высота в U: 0
Масса: 0 кг
Масса без батарей: 300 кг

Производитель

Страна: Китай, Россия

Особенности

HMI интерфейс

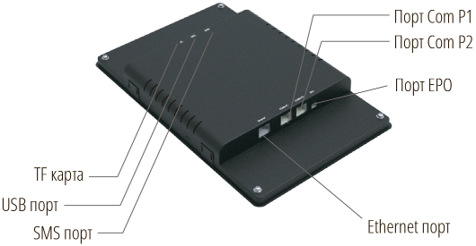

Порт TF

Порт TF предназначен для установки дополнительной карты памяти MicroSD, обеспечивающей возможность расширения доступной памяти для сохранения записей журнала событий ИБП.

Порт USB

Порт USB предназначен для подключения внешнего Flash USB накопителя, позволяющего скачать на него журнал событий и журнал данных ИБП.

Порт SMS

Порт SMS предназначен для подключения SMS модема, обеспечивающего возможность дистанционного получения информации о состоянии ИБП через SMS-сообщения.

Порт EPO

Порт EPO предназначен для подключения кнопки аварийного отключения ИБП, расположенной на двери шкафа.

Порт Ethernet

Порт Ethernet предназначен для подключения дисплея к локальной вычислительной сети (TCP/IP) для обеспечения возможности контроля и управления состоянием ИБП по протоколам SNMP, Modbus TCP и посредством встроенного в дисплей WEB-интерфейса. Настройка параметров этого порта (настройка IP-адреса) осуществляется через соответствующий раздел меню дисплея ИБП.

Порт COM P1

Порт Com P1 предназначен для управления и контроля состояния внешними устройствами с использованием протокола Modbus RTU. Дисплей при этом выступает в роли мастера сети Modbus.

Порт COM P2

Порт Com P2 предназначен для подключения дисплея ИБП к модулю байпаса и мониторинга для контроля и управления состоянием и режимами работы ИБП.
В дверь шкафа ИБП МОДУЬ СТ встроен дисплей, являющийся основным элементом управления и контроля устройством. На задней панели дисплея ИБП, доступной при открытии двери шкафа, расположены дополнительные коммуникационные интерфейсы, обеспечивающие возможность дистанционного контроля ИБП, а также контроля состояния внешних устройств, таких как модуль BMS Литиевого батарейного массива.

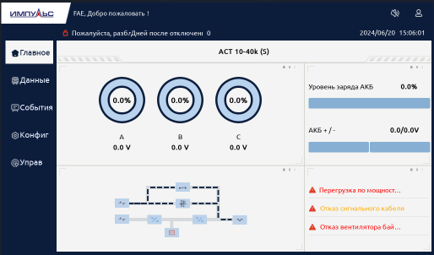

Шесть блоков отображения информации:

Строка состояния;
Основные параметры нагрузки;
Основные параметры батарейного массива;
Мнемосхема системы;
Область отображения аварийных событий;
Основное меню (быстрый доступ).
