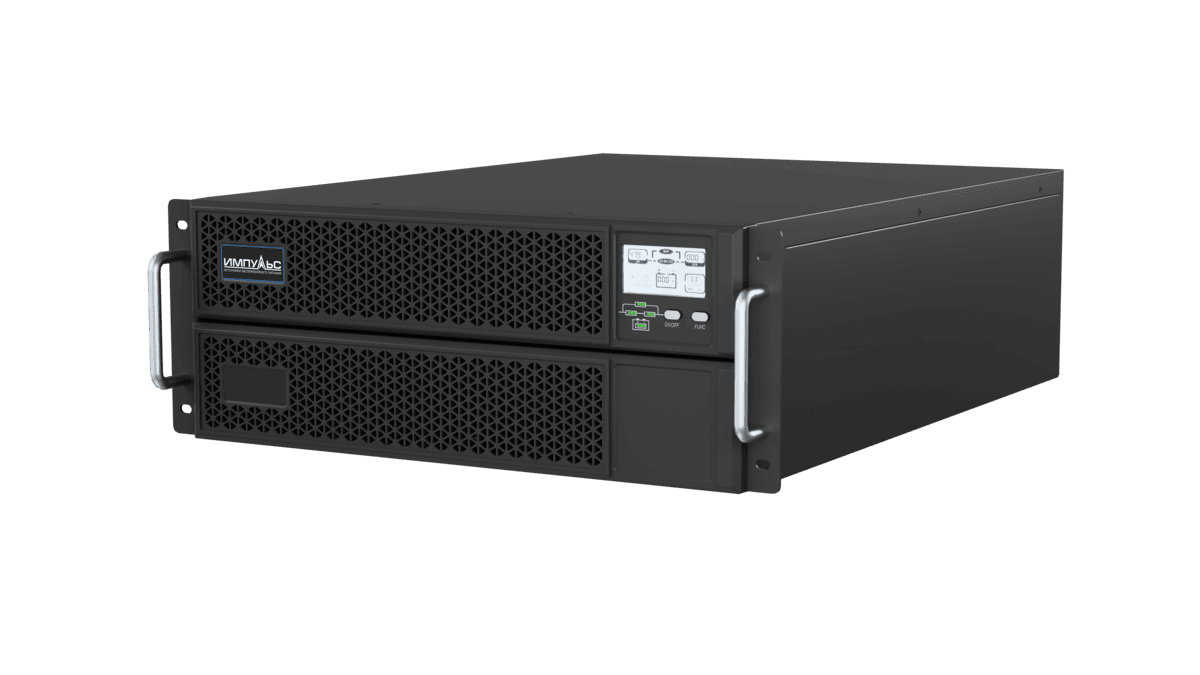

ИБП ИМПУЛЬС ФОРВАРД 3120 в Иванове

Характеристики:

Мощность:: 20 кВА / 20 кВт
Фазы (вх/вых):: 1,3 / 1
Тип ИБП:: двойного преобразования (on-line)
Форма выходного сигнала:: чистая синусоида

Все характеристики

В наличии

241 649 ₽

Не знаете необходимую мощность ИБП? Мы поможем! Осуществим точный анализ параметров электросети с помощью FLUKE!

Подробнее

Характеристики

Основные характеристики

Тип ИБП: двойного преобразования (on-line)
Способ установки: в стойку
Архитектура: моноблочный
Серия: ФОРВАРД 31
Артикул: FV20321

Параметры выхода

Полная выходная мощность: 20 кВА
Активная выходная мощность: 20 кВт
Выходной коэффициент мощности: 1
Число фаз (выход): 1
Форма выходного сигнала: чистая синусоида
Крест-фактор: 3:1
Выходное номинальное напряжение: 220|230|240 В
Стабильность напряжения: 1 %
Искажение - линейная нагрузка: 1 %
Искажение - нелинейная нагрузка: 3 %
Время переключения: 0 мс

Параметры входа

Число фаз (вход): 1, 3
Искажение входного тока: 4 %
Номинальное входное напряжение: 380|400|220|230 В
Минимально допустимое входное напряжение: 132 В
Максимально допустимое входное напряжение: 288 В
Диапазон напряжений байпасса: верхний предел напряжения байпаса: +25 % ÷ + 10 % (настраивается, по умолчанию: +15 %); нижний предел напряжения байпаса: -40 % ÷ - 10 % (настраивается, по умолчанию: -20 %) В
Нижняя граница напряжения перехода на работу от АКБ: ~ 176 (при нагрузке ≤100 %); ~ 154 (при нагрузке < 90 %); ~ 132 (при нагрузке < 75 %); ~ 110 (при нагрузке < 50 %) В
Верхняя граница напряжения перехода на работу от АКБ: 288 В
Нижняя граница напряжения возврата в нормальный режим работы: ~ 192 (при нагрузке ≤100 %); ~ 170 (при нагрузке < 90 %); ~ 14 (при нагрузке < 75 %); ~ 121 (при нагрузке < 50 %) В
Верхняя граница напряжения возврата в нормальный режим работы: 281 В
Минимальная входная частота: 40 Гц
Максимальная входная частота: 70 Гц
Фильтрация помех: нет
Входной коэффициент мощности: 0.99

Параметры АКБ

Напряжение АКБ: 192, 216, 240, 264, 288 В
Наличие встроенных аккумуляторов: нет
Горячая замена батарей: есть
Подключение внешних АКБ: есть
Возможность подключения внешних кабинетов: есть
Модель встроенных АКБ: Yellow HR12-9
Тип подключаемых АКБ: внешние
Емкость встроенных АКБ: 9 Ач
Зарядный ток: 5 А

Системные характеристики

КПД: 95 %
Наличие байпас: есть
Автоматический By-pass: есть
Ручной By-pass: нет
Перегрузочная способность инвертора: Нормальный режим / Режим АКБ: 105%-110% - 10 мин, 111%-125% - 1 мин, 126%-150% - 30 сек, >150% - 200 мсек; Режим байпаса: > 125% - время работы не ограничено, 126%-130% - 5 мин, 131%-150% - 1 мин, > 150% - 200 мсек
Холодный старт: нет
Автоматический перезапуск: есть
Гальваническая развязка: нет
Количество выходных разъемов питания: 0 шт
Совместная работа с генератором: есть
Защита от перегрузки по входу: есть
Защита от перегрузки по выходу: есть
Защита от короткого замыкания: есть
Выход SCHUKO: нет
Выход IEC: нет
Клеммы: есть

Опции/Интерфейсы

ЖК-дисплей: есть
Smart Slot: есть
Поддержка SNMP: опционально
Интерфейс USB: есть
Ethernet: опционально
RS232: есть
EPO: есть
Сухие контакты (наличие): опционально
Защита локальной сети: нет
Защита телефонной линии: нет
Интерфейсы: RS485
Звуковая сигнализация: есть
Звуковая сигнализация (детально): отказ входной сети, низкий уровень заряда АКБ, перегрузка, общая авария, режим байпаса, режим АКБ
Светодиодные индикаторы: есть
Светодиодные индикаторы (детально): отказ входной сети, низкий уровень заряда АКБ, перегрузка, общая авария, режим байпаса, режим АКБ

Характеристики внешней среды

Уровень шума: 62 дБ
Допустимая влажность: 95 %
Влажность (детально): 20 - 95 % при 0...+40 ⁰С (без конденсации)
Рабочая температура до: 40 °C
Расширенная рабочая температура: 0 – +40 / -40 – +70 °C

Корпус

Материал корпуса: металл

Стандарты

Безопасность: IEC/EN 60 950-1|EN 60 950|EN 62 040-1|IEC/EN 62 040-1
ЭМС: IEC 61 000-4-2|IEC 61 000-4-3|IEC 61 000-4-4|IEC 61 000-4-5|IEC 61 000-4-6|IEC 61 000-4-8|EN 62 040-2|IEC/EN 62 040-2

Массо-габаритные характеристики

Ширина: 440 мм
Глубина: 730 мм
Высота: 170 мм
Высота в U: 4
Масса: 23.5 кг

Производитель

Страна: Китай
Гарантия: 24 мес

Документация

Техническое описание Руководство по эксплуатации Габаритный чертеж ФОРВАРД 3120

Особенности

ИБП ИМПУЛЬС ФОРВАРД 3120 - это ОнЛайн ИБП, построенный по схеме двойного преобразования с полным цифровым управлением с применением цифровых сигнальных процессоров (DSP). Устройство обеспечивает стабильное и бесперебойное питание критичной нагрузки, чувствительной к прерыванию электропитания, скачкам и выбросам напряжения, наличию гармонических искажений сигнала и отклонений по частоте. Конфигурация с трехфазным входом и однофазным выходом обеспечивает при этом равномерное распределение мощности однофазной нагрузки по трем входным фазам питающей сети. Форм-фактор корпуса ИБП позволяет устанавливать устройство в стандартный телекоммуникационный шкаф (19’’).

Уникальные особенности для ФОРВАРД 3120

Возможность подключения в параллель до 4х устройств
Цифровая зарядка, настраиваемая от 1 до 5 А
Возможность перенастройки ИБП на работу в режиме 1/1 (однофазный вход/однофазный выход) без снижения выходной мощности
Трехуровневое преобразование выпрямителя и инвертора
КПД в режиме online 95%
Очень широкий диапазон входного напряжения
Режим самотестирования
Автоматическая регулировка скорости вращения вентиляторов
Выходной коэффициент мощности = 1
